Montura de Prueba UB 5
de OCULUS

Para cabezas pequeñas y niños

  • Espacio para un total de 10 lentes tls con un diámetro de 28 mm*
  • Área PD de 40-72 mm
  • Inclinación y longitud de las patillas ajustables
  • Ajuste sencillo del eje y del puente nasal con posibilidad de bloqueo
  • Escala VD
  • Elementos operativos en color adicionales
  • VISTA GENERAL
  • GRÁFICO
  • ACCESORIOS
  • FAQ
  • CONTACTO

¡Pequeña pero potente!

¡Nuestra montura de prueba pequeña especial para cabezas pequeñas! Gracias a su peso ligero, a las amplias superficies de apoyo y a la óptima distribución del peso, la montura de prueba es perfecta para clientes y pacientes con cabeza pequeña.

La distancia pupilar es ajustable de 40 a 72 mm. En total, 10 lentes con un diámetro externo de 28 mm son aptas para la UB 5.

OCULUS Universal-Messbrille UB 5
Dry Eye Screening
Dry Eye Screening
Dry Eye Screening

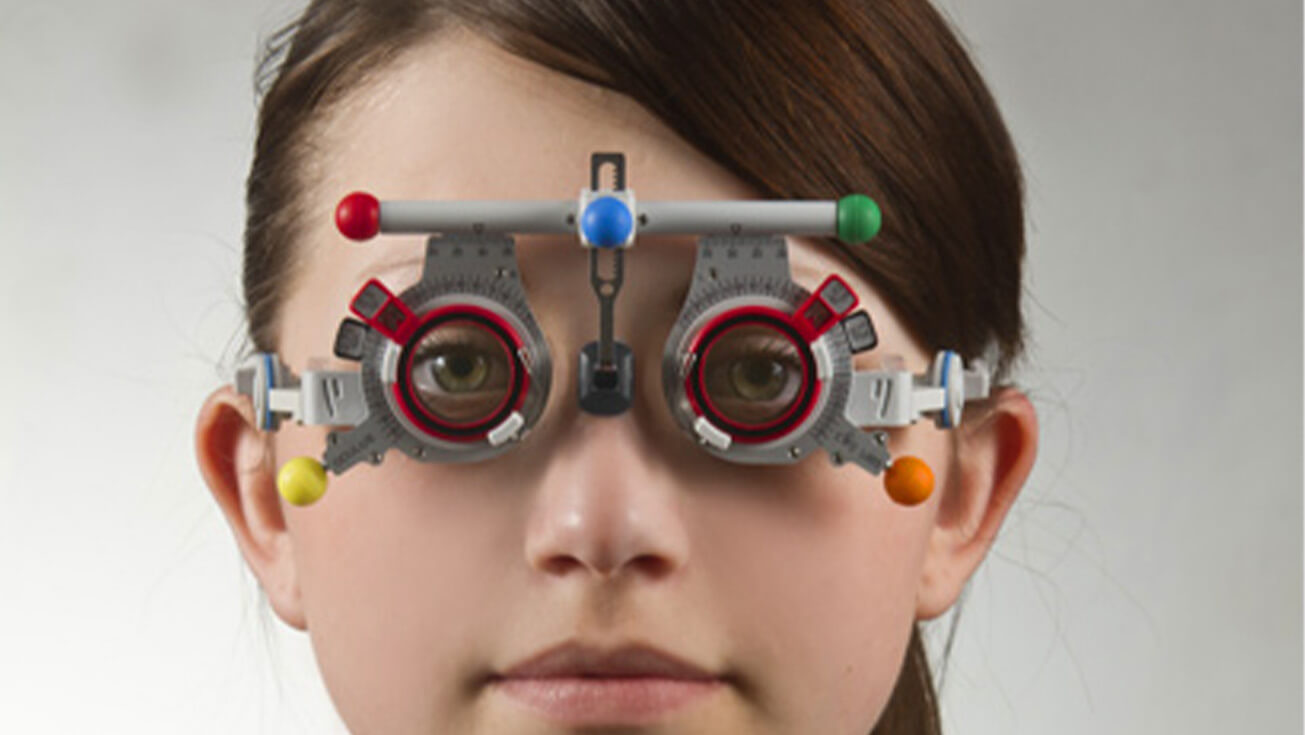

¿Cabeza pequeña? ¡Ningún problema!

La UB 5 se desarrolló para las cabezas pequeñas de los niños. También se adapta a las cabezas de adultos, especialmente de adultos de edad avanzada. Su rango DP es de 40-72 mm. Para conseguir estas distancias tan cortas sin cambiar el diámetro de la lente (21 mm), fue necesario reducir el diámetro del anillo. Esta es la sencilla idea subyacente en la OCULUS UB 5.

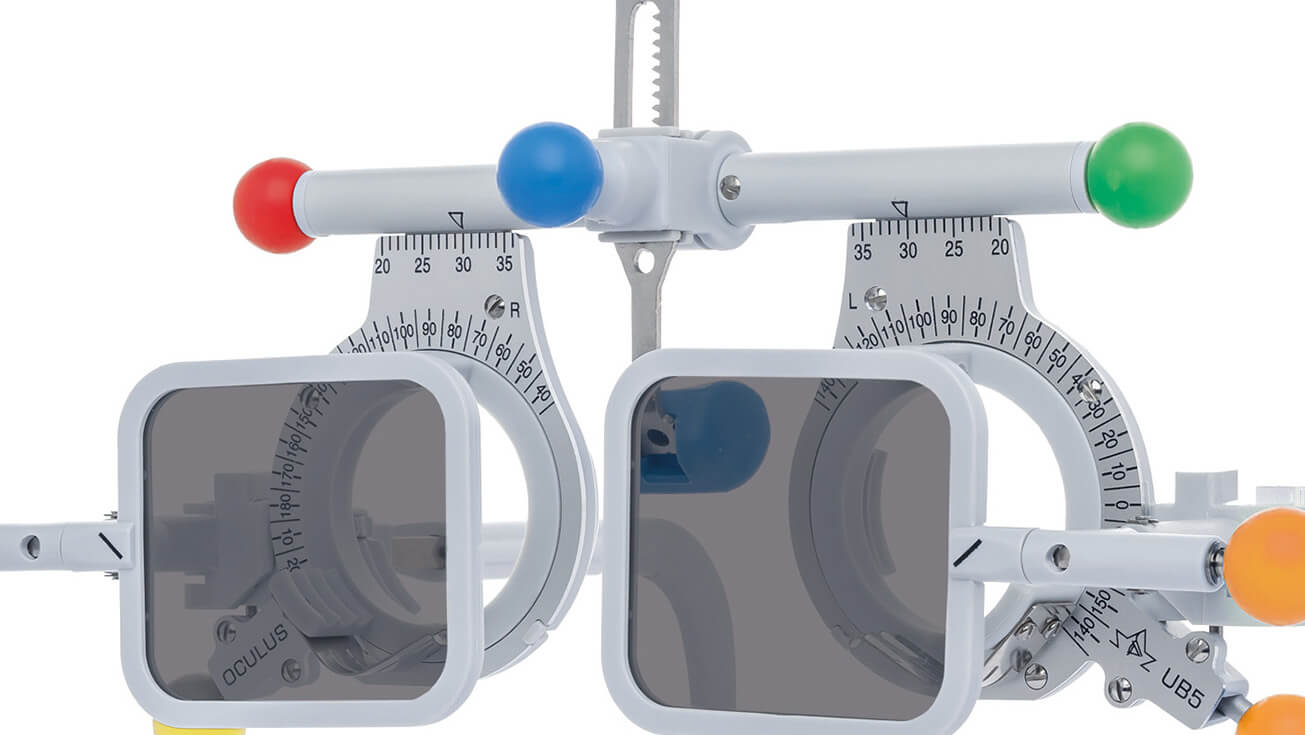

Inteligencia integrada.

Con el elemento operativo (perilla) puede ajustar la altura deseada de la pieza nasal y, después, tirar muy fácilmente de la perilla hacia fuera. Así se bloquea la pieza nasal a la altura deseada.

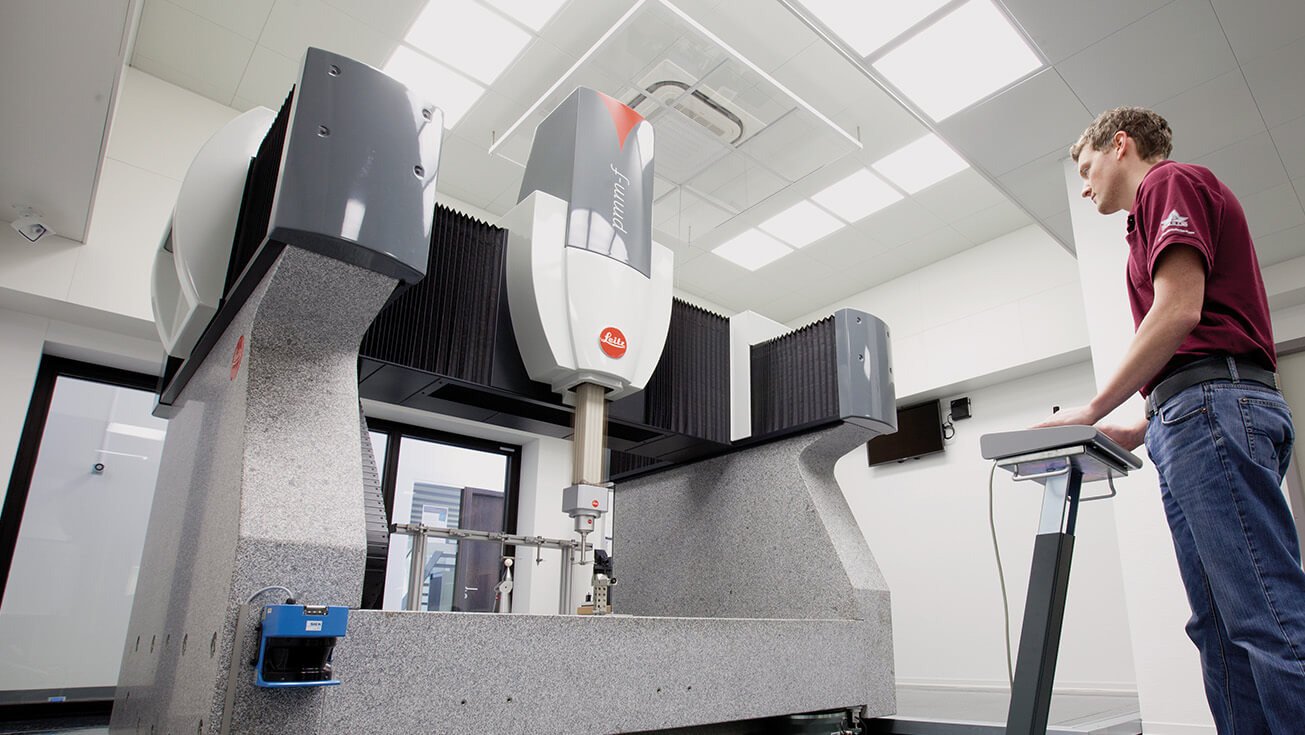

Fabricado a mano, controlado con máquinas de medición de alta tecnología

La UB5 se produce en nuestra fábrica de monturas de prueba, donde empleados con una formación específica la ensamblan y ajustan con precisión. Todos los materiales están óptimamente adaptados entre sí, controlados y medidos con nuestra máquina de medición de coordenadas 3D.

Vídeos

Refracción en perfección – El clásico en un diseño nuevo

Gráfico

Montura de prueba UB 5

Todas las lentes de medición y lentes especiales
de OCULUS en el tamaño estándar ø 28 mm (tls)
son compatibles con la montura de prueba UB 5

Messglas TLS

Accesorios

Juego bolas azules

1 juego de bolas azules (elementos operativos; 5 unidades)

Juego bolas de colores

1 juego de bolas de colores (elementos operativos; 5 unidades)

Polarisationsfilter linear (45°/135°)

Filtros polarizadores (analizadores) para la colocación lateral en la montura de prueba universal UB 5, encajes para el ajuste del a altura en la comprobación de la visión de cerca o de lejos, reversibles (posición V/A), giratorios y reversibles (45°/135°)

Filtros polarizadores lineales (90°/180°)

Filtros polarizadores (analizadores) para la colocación lateral en la montura de prueba universal UB 5, encajes para el ajuste del a altura en la comprobación de la visión de cerca o de lejos, giratorios y reversibles, ajustables entre 45°/135° y 90°/180°

Estos productos también podrían interesarla

FAQ

Las monturas de prueba Universal UB 3/UB 3+, UB 4 y UB 6 pueden usarse con las lentes que se ajusten a la norma DIN EN ISO 9801 y que tengan un diámetro de anillo de  38 mm, como, . p. ej., la lente OCULUS «tl» (trial lens).

Con la montura de prueba Universal UB 5, para cabezas más pequeñas, solo pueden usarse las lentes OCULUS de la serie «tls» con un diámetro de 28 mm. Estas lentes también son conformes a la norma DIN EN ISO 9801 y solo las tiene OCULUS en todo el mundo.

La UB 5 se desarrolló para cabezas pequeñas, lo que significa que se adapta a muchos adultos también, en especial a los de edad avanzada. Su rango DP es de 40-72 mm. Para conseguir estas distancias tan cortas sin cambiar el diámetro de la lente (21 mm), fue necesario reducir el diámetro del anillo. Esta es la sencilla idea subyacente en la OCULUS UB 5. Por eso es ideal para las cabezas pequeñas y los niños.

La UB 6 se diferencia por su diseño actual y moderno. La pieza nasal (mejor distribución de la presión) y sus posibilidades de ajuste se han mejorado. Además, el soporte de lentes frontal ofrece cuatro ranuras en lugar de las tres habituales, mientras que el soporte de lentes posterior sigue admitiendo dos lentes, como hasta ahora.

Exclusivo de su diseño es la gradación de la escala para la lectura del eje y de la posición base en intervalos de 2,5°. Así se consigue una mayor precisión en la lectura. Los elementos operativos tienen un diseño cónico más bonito y un mejor agarre gracias a las acanaladuras. Todos los materiales se han optimizado para una durabilidad máxima.

La escalas de aluminio son totalmente resistentes a la abrasión. Gracias a su alto contraste, su lectura también resulta sencilla en las salas más oscuras donde se mide la refracción. El elemento operativo en ángulo ascendente permite el ajuste preciso de la pieza nasal, y puede colocarse fácilmente fuera del campo de visión de la persona que se prueba la montura.

Los extremos flexibles de las patillas se adaptan a la forma de las orejas y no es necesario ajustarlos.

¡Todas las modificaciones y las mejoras se implementaron en respuesta a las peticiones de los clientes!

Sí, todas las piezas de repuesto se pueden solicitar a la sede principal de OCULUS.

Sí, todos los componentes de las monturas de prueba Universal se montan a mano en un trabajo de alta precisión. Siempre fieles a nuestra exigencia de calidad: fabricada en Alemania – fabricada por OCULUS.

Sí, estos filtros pueden adquirirse de manera opcional. Para la UB 6 hay filtros polarizadores que pueden colocarse fácilmente mediante un clip de montaje. En los modelos UB 4 y UB 5, los filtros se encajan en las ranuras.

Tanto los filtros polarizadores con clip como los encajables se montan lateralmente y pueden girarse hacia afuera cuando ya no se necesitan.

En las monturas UB 3/UB 3+, el filtro polarizador tiene un montaje central que puede retirarse con facilidad tras su uso. Todos los filtros polarizadores lineales también son reversibles.

Los filtros polarizadores circulares están disponibles con clip o para encajar.

Si se dispone de una ranura en el soporte de lentes trasero, hay disponibles también filtros polarizadores circulares del tamaño de la lente.

Para montar el filtro polarizador, inserte el pequeño enganche del filtro en el orificio lateral de la montura de prueba y empújelo hasta que encaje en su posición la primera vez. Esta es la posición de encaje superior, que se utiliza para comprobar la visión de lejos. La posición inferior es para comprobar la visión cercana. Para ello, deslice el filtro polarizador por completo hacia abajo.

Si fuera necesario limpiar las monturas recomendamos usar solo un paño suave sin pelusa. Si la montura está muy sucia puede limpiarse con un detergente normal y un paño húmedo. En ningún caso deberá usarse alcohol, éter o un disolvente similar, y tampoco productos de limpieza agresivos con cloro, desengrasantes o corrosivos.

Para la desinfección recomendamos las toallitas de desinfección Pursept®-A Xpress o Mikrozid® Sensitive Wipes de la empresa Schülke und Mayr GmbH (disponibles en OCULUS).

En la UB 5. Use el elemento operativo (perilla) para fijar la pieza nasal a la altura deseada. Después, tire del fijador hacia afuera ligeramente. Así se fija la pieza nasal a la altura deseada.

Sí, se corresponde con la norma DIN EN ISO 8429.

El período de garantía es de un año a partir de la entrega o, en el caso de que sea necesaria una aceptación, a partir de la misma.

En el modelo UB 4 hay un pequeño tornillo Phillips en la parte superior para ajustar la resistencia. En el UB 6 hay un pequeño tornillo Allen (destornillador hexagonal incluido en el suministro de la entrega).

Las monturas de prueba Universal UB 3/UB 3+, UB 4, UB 5 y UB 6 se entregan en una caja de cartón.

Esta caja está diseñada también para guardarla en un cajón o puede utilizarse en la unidad de refracción. La caja está forrada con espuma de PE para proteger la montura de prueba.

No. Ninguna de las monturas de prueba Universal OCULUS contiene látex.

UB 3/UB 3+, UB 4 y UB 5: tres ranuras en cada lado delante, dos ranuras detrás => 10 ranuras en total

UB 6: cuatro ranuras en cada lado delante, dos ranuras detrás => 12 ranuras en total.

No.

No.

No.

No.

No.

No.

No.

No.

Si.

No.

Sí, siempre y cuando la UB 4 tenga únicamente elementos operativos redondos. No encajan en los antiguos modelos de la montura UB 4 con elementos operativos cónicos para el ajuste de la distancia pupilar.

UB 6: en total cuatro piezas nasales
UB 5: en total tres piezas nasales
UB 4: en total tres piezas nasales
UB 3: una pieza nasal
UB 3+: en total dos piezas nasales

Sí, a excepción de la UB 3.

UB 6: aprox. 61 g
UB 5: aprox. 48 g
UB 4: aprox. 63 g
UB 3: aprox. 58 g
UB 3+: aprox. 52 g (10 % más ligera que UB 3)
Nota: ¡Reservado el derecho a hacer modificaciones en el diseño!

La escala interior es visible a través de la barra de visión transparente. Haga coincidir la escala interior con la exterior. Los valores en milímetros de la escala hacen referencia al vértice ocular de una lente de prueba situada en la primera ranura del soporte de lentes posterior (junto al cuerpo de la montura de prueba). Lea el valor DV en la escala.

La norma DIN EN ISO 1366 define la VD del modo siguiente: valor absoluto de la distancia entre la superficie posterior de la lente para gafas y el ápex corneal medida a lo largo de la línea de visión, es decir, ortogonalmente respecto al plano del anillo.

La medición debería tomarse con la lente de referencia en la primera ranura del soporte de lentes posterior (junto al cuerpo de la montura de prueba).
